メールでiPod touch2ndのDock配線の質問を三件受けましたので書いておきますね。
すいません、随分と前にメールをもらったのにメール見てませんでした。
ここを見れば書いてあるので、この通りに作りましたが今の所は問題ないので大丈夫なんじゃないかと思います。
DockStaarさんで一月に作ってもらったiPhone,touch対応ケーブルですが、最初の頃は使えていたのですが、今はtouchでは全く使えなくなりました。
症状としてはヘッドフォンから音が出ずにtouch本体スピーカーから音が出るか、時々、ヘッドフォンから音が出る事もあるのですがLとRを間違ってハンダ付けした時の様な音しかでません。
通常のDockケーブルをtouchに接続した時と同じ症状ですね。
自作のDockケーブルを使う様になってからDockStaarさんのは全く使わなくなってしまったのですが、どうしてだろう。
DockStaarさんのDockのコネクターを虫眼鏡で見てみたら
使っているピンが2.3.4以外に10番と13番（見えなくって、一本ぐらいずれているかも）なんで、通常のDockケーブルではないのは間違いないんですけどね。

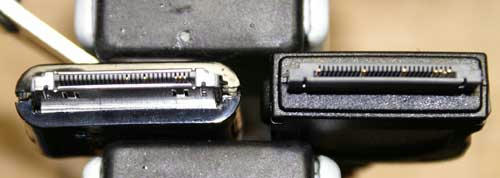

左がドクスタさん、右が自作
拡大してみるとドクスタさんの使っているピンは2.3.4以外は11.15みたいですね。
自作ケーブル（#1.2をGND,#3をR,#4をL,#11,21,30に抵抗を入れる）は何本も作って使っていますが全く問題がないので、これで決まりじゃないでしょうか。
何か新しい発見がありましたらコメント下さると嬉しいです。
